HARTING 浩亭har-modularPCB连接器
HARTING发布 来源：hartingconnector.com 时间：2022年04月24日 点击数：
电子工业设备的开发工程师都了解这个问题。数据、信号和电源生命线必须从一个 PCB 连接到另一个，而大多数现有连接解决方案都不适合自己的项目。
但没有理由绝望。全新的浩亭 har-modular® PCB 连接器系统为您提供了十亿种数据、信号和电源组合的可能性。您可以在线自行配置，最低只需 1 件。这是实现创新原型开发或下一个成功设备系列的理想解决方案。
模组化和灵活性在设备开发中变得越来越重要。新设备的开发时间越来越短，而且原型开发扮演着越来越重要的角色。可用标准组件的有限选择通常会成为设备开发的障碍。

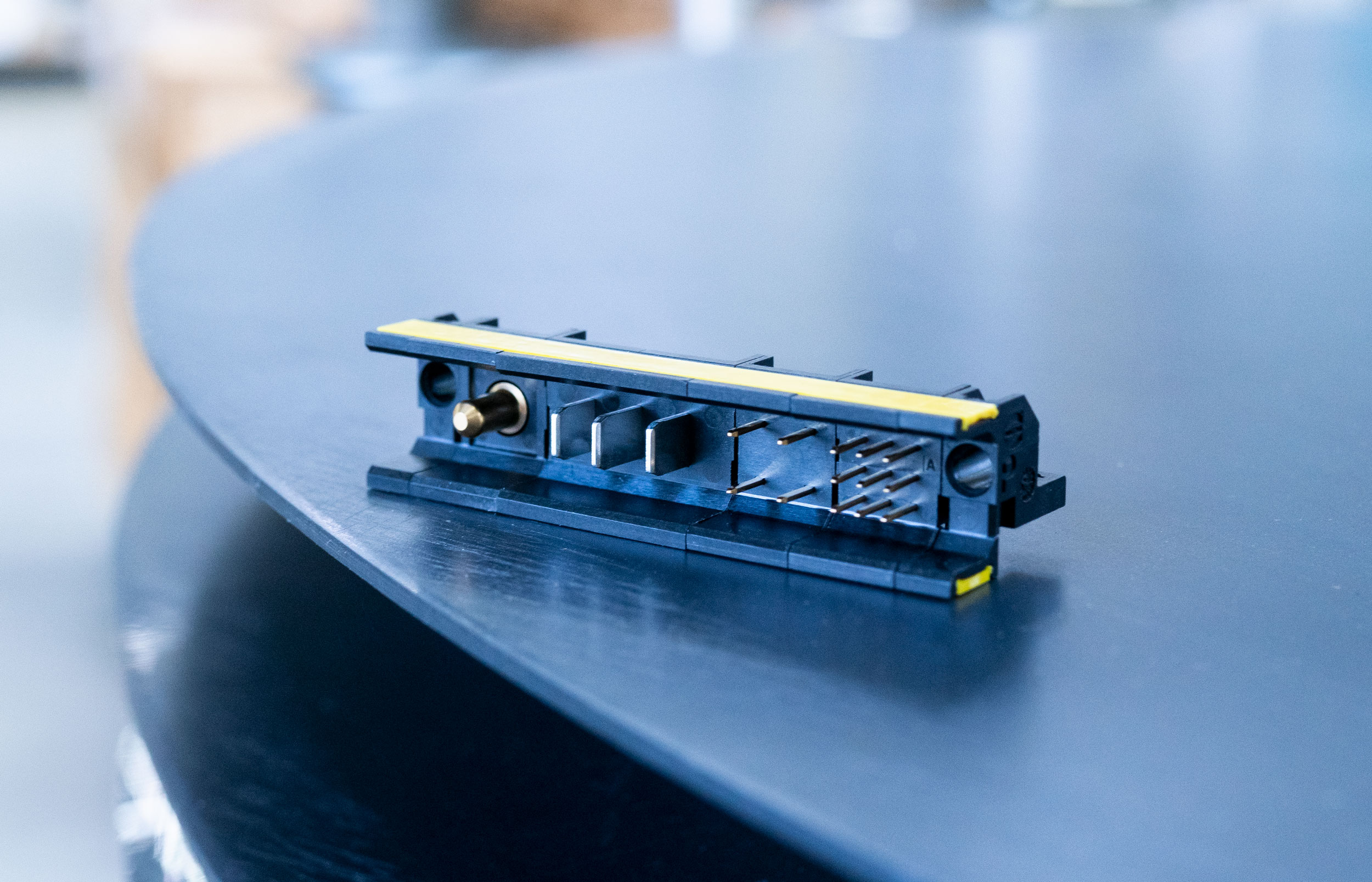

这个满足模组化、灵活性和更高设备开发速度需求的解决方案被称为 har-modular。
具有未来潜力、而且可完全由客户单独配置的插头连接。无论设备设计中的排列创新和创意如何，都不再取决于是否有合适的标准电线或变体。开发人员可以根据自己的要求调整连接器。反之亦然。
每个解决方案都是可行的，并且可以从数量为1 的批量规模开始实现。这为开发人员提供了全新的视角，可以快速、经济地进行原型开发。
设计个性化 连接器的 3 个步骤

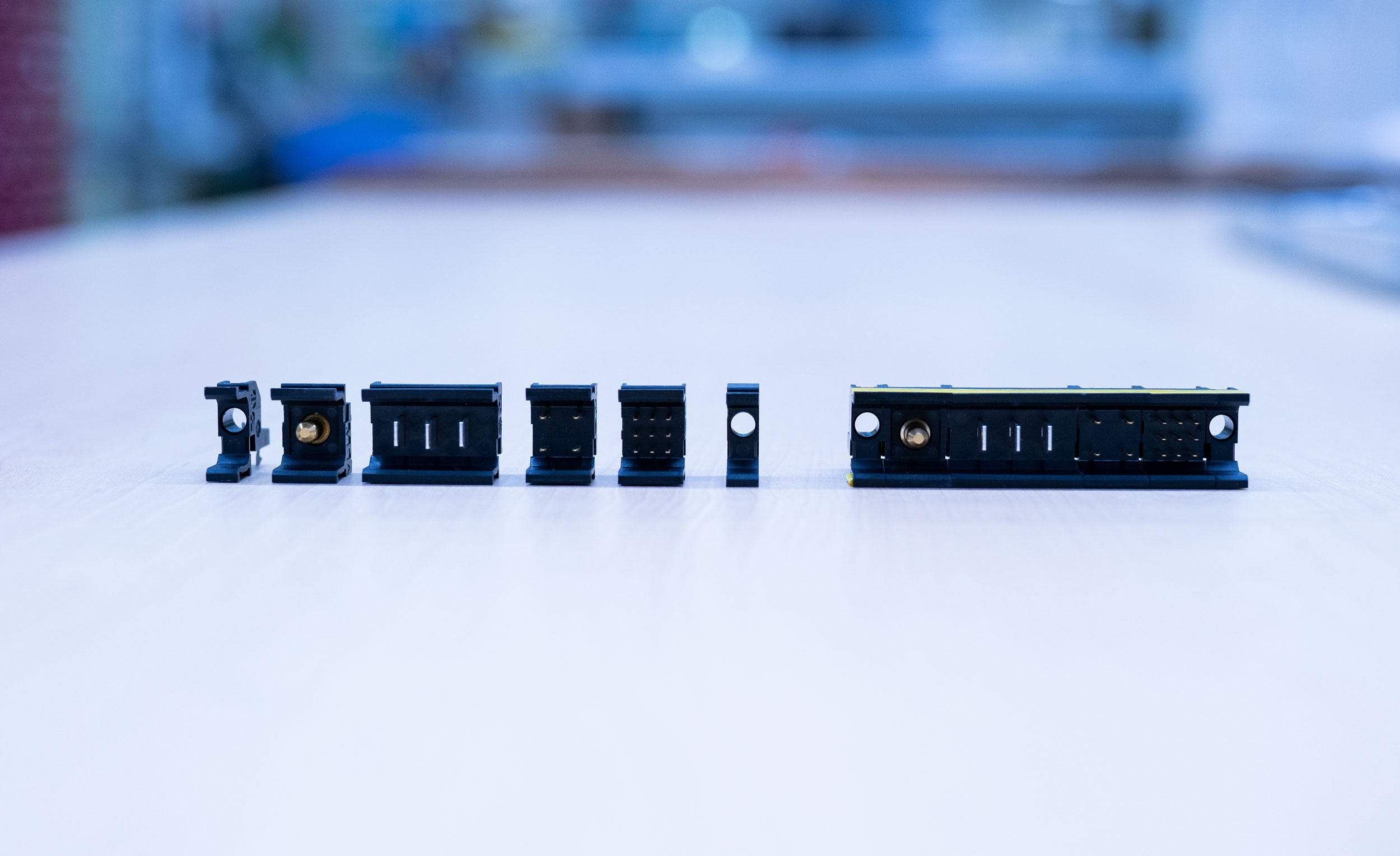

第 1 步 - 模组数量
| 在第一步中，您必须知道要连接哪些生命线以及有多少条生命线。数据、信号还是电源？还是全部三个？查看我们的 har-modular® 模组。 |
|
1. 信号模组
| 有两个用于信号传输的模组：
|
2. 电源模组
| 可提供下列电源模组：
|

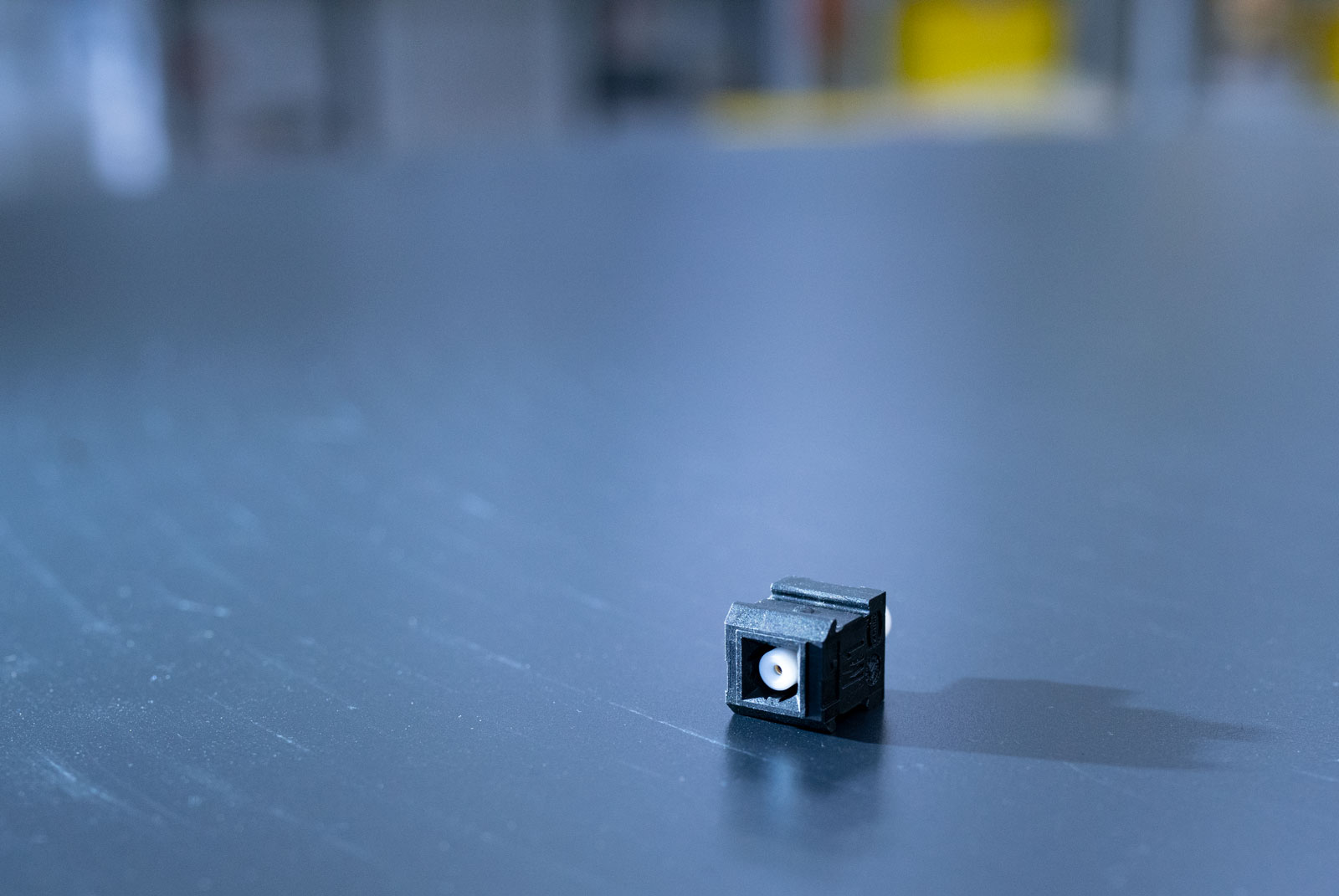

3. 高压模组
| 可提供下列高压模组：
|

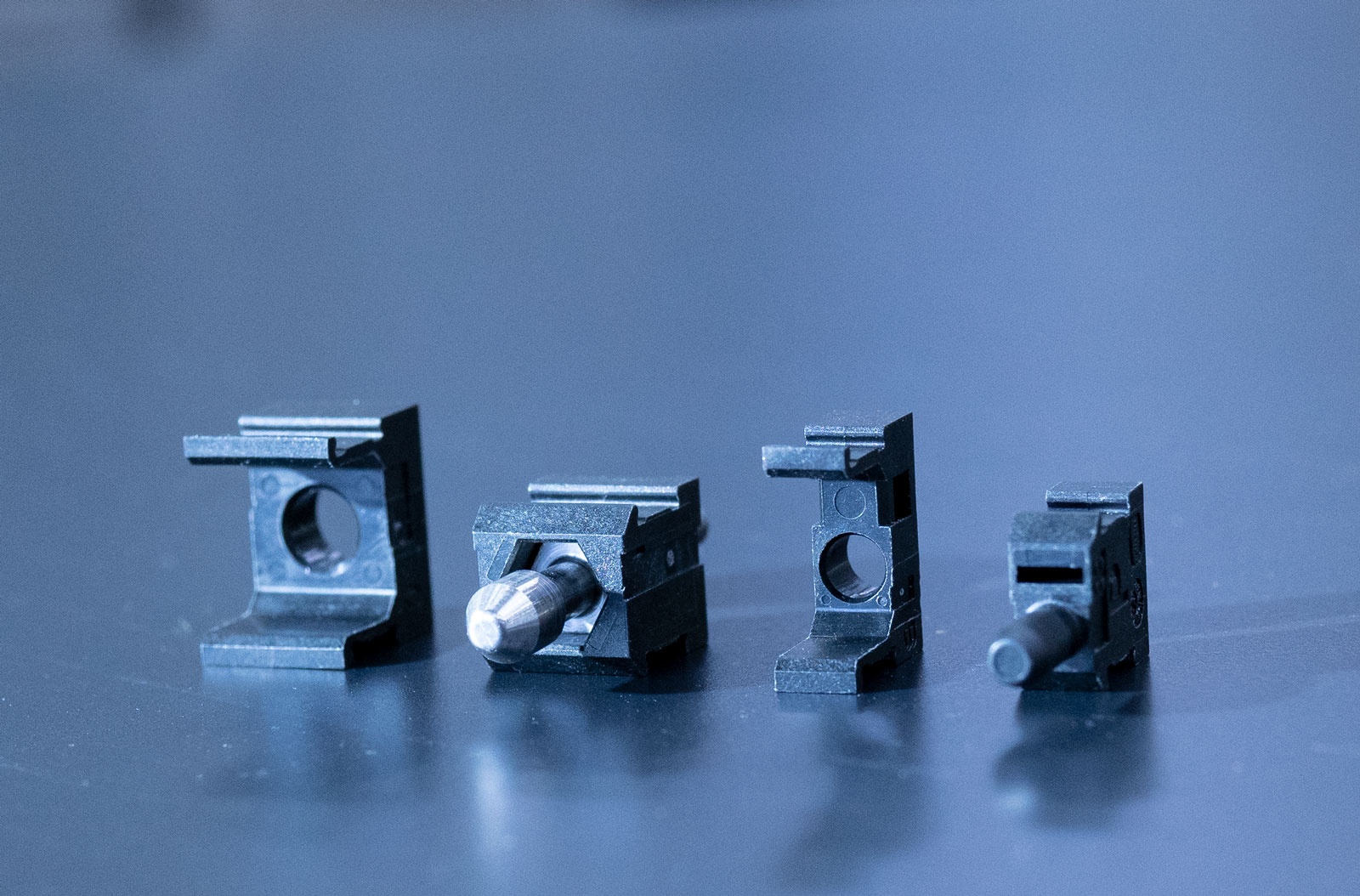

第 2 步 - 导向针
| 为了安全连接所有模组，每个 har-modular® 连接器都需要两个 导向针。根据应用的不同，可以选择塑料或金属版本。如果您询问我们的话，我们认为导向针的最佳位置是连接器端头，但也可以位于其他各个位置。 |
第 3 步 - 连接导轨
| 找到正确的连接模组种类和数量？两个导向模组？完美。让我们完成操作。 |
|

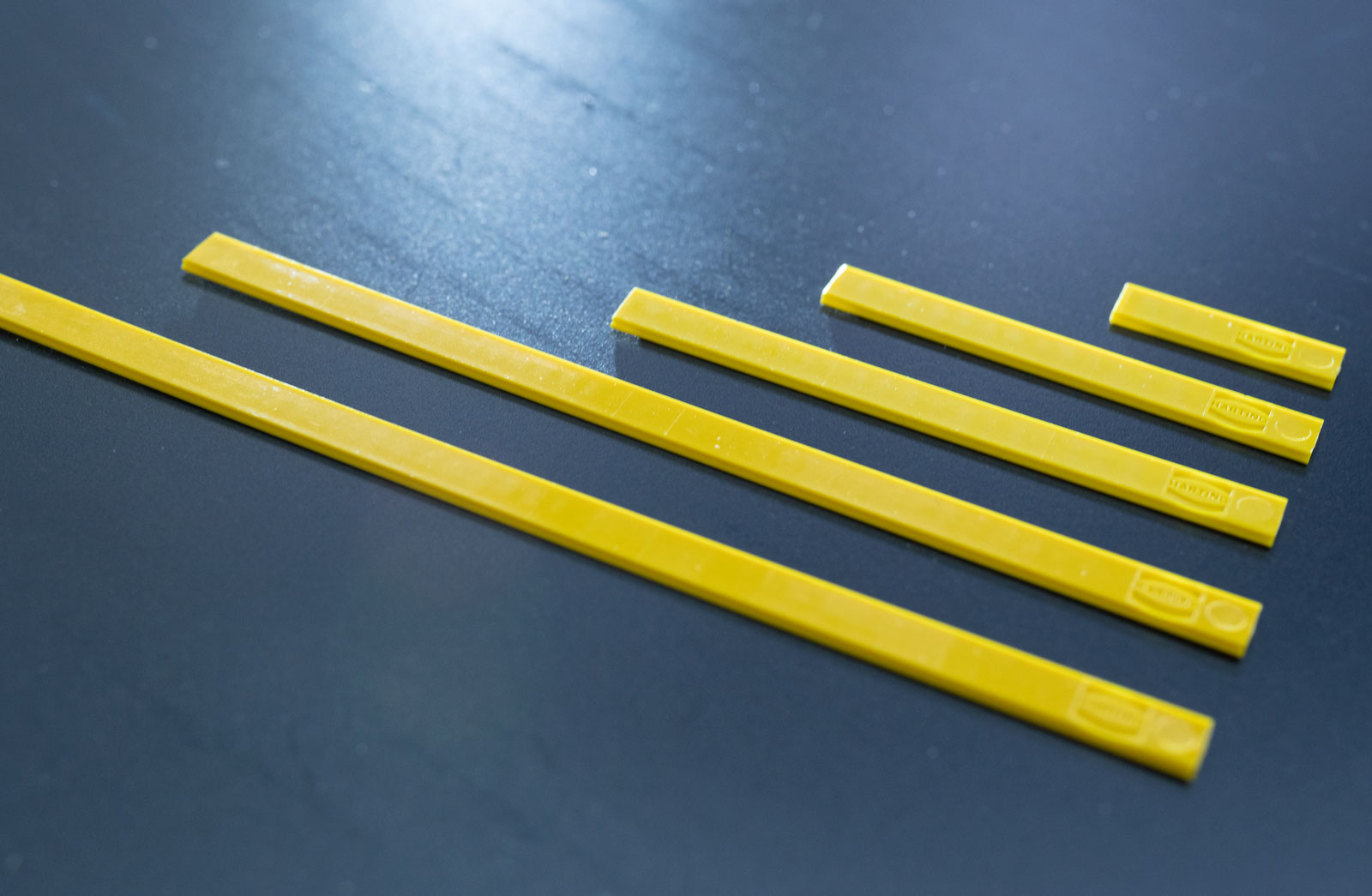

在此步骤中，选择合适的黄色固定 导轨。它的长度必须与所有模组的长度总和相同。在下一步中，拿出组装工具，将模组并排放置。根据模组的不同，请使用侧面的公头或上侧的母头。现在将固定条的上边缘按入模组的上部插槽中。从两端之一开始，然后再连接一个模组。在对侧执行同样的操作。就绪！
